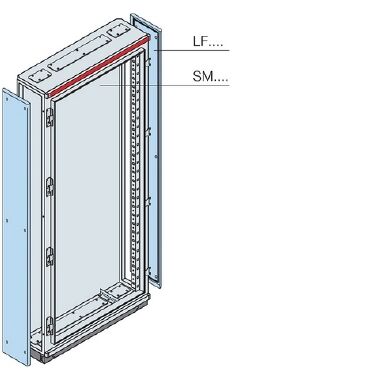

STRUTTURA MONOBLOCCO DA PAVIMENTO 24 MODULI DIN L=600MM 1600X195MM
IL QUADRO SM1662 ARTU M OFFRE UNA SOLUZIONE SEMPLICE E FUNZIONALE PER LA REALIZZAZIONE DI QUADRI DI DISTRIBUZIONE SECONDARIA E TERMINALE PER IMPIEGHI DOVE IL GRADO DI PROTEZIONE È IMPORTANTE. GRAZIE ALLA CARATTERISTICA STRUTTURA MONOBLOCCO RICHIEDE SOLTANTO IL MONTAGGIO DELLA PORTA FRONTALE E DEI PANNELLI LATERALI.ALL INTERNO DEL QUADRO ‘SM1662 TROVANO POSTO GLI APPARECCHI MODULARI SYSTEM PRO M E GLI INTERRUTTORI SCATOLATI TMAX SERIE T FINO A T6 DA 800 A, TMAX SERIE XT FINO A XT4, (VERSIONE FISSA CON ATTACCHI ANTERIORI) IN ESECUZIONE FISSA CON ATTACCHI ANTERIORI. SI POSSONO UTILIZZARE I SISTEMI DI BARRE A PROFILO FINO 800A, PIATTE FINO A 630A E IL SISTEMA DI CABLAGGIO UNIFIX.I FIANCHI DEL QUADRO A PAVIMENTO DELLA SERIE M È COSTITUITO DA DUE PANNELLI LATERALI ASPORTABILI, CHE PERMETTONO L ACCOPPIAMENTO LATERALE DELLE STRUTTURE O DEI VANI CAVI DI LARGHEZZA UTILE PARI A 300MM.
